Вентиляция коровников и молочно-доильных блоков

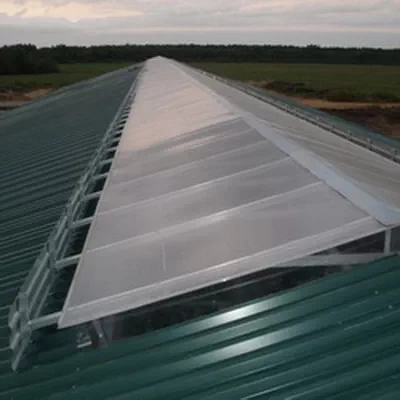

Инновационные светоаэрационные коньки для коровников

Светоаэрационные коньки для коровника. Микроклимат в здании держится на движении воздуха: свежий приток снизу, вытяжка нагретого и влажного воздуха вверх. Коньки из ударопрочного поликарбоната (см. также окна из поликарбоната) и алюминия работают одновременно вытяжкой и источником дневного света по всей длине кровли.

Что даёт такое решение:

  • Свежий воздух и естественное освещение
  • Равномерное распределение воздуха без сквозняков
  • Мощная вытяжка и снижение энергопотребления
  • Длительный срок службы и минимальный износ

Ниже разобрано, из чего собирается вентиляция коровника и ДМБ: конёк и оконные проёмы, приточные и вытяжные шахты, разгонные вентиляторы, автоматика.

Зачем коровнику вентиляция

Корова круглый год отдаёт в помещение тепло и влагу, а подстилка и навоз добавляют аммиак. Если воздух в здании не обновляется, влажность растёт, на конструкциях выпадает конденсат, подстилка не просыхает. Летом добавляется тепловая нагрузка: животному труднее отдавать тепло, и оно тяжелее переносит жару.

Отсюда три задачи воздухообмена: убрать избыточное тепло, убрать избыточную влагу и разбавить газы наружным воздухом. Зимой на первое место выходит влага, летом — тепло. Одна и та же система должна отрабатывать оба режима, поэтому её делают регулируемой.

Что решает вентиляция коровника и ДМБ

  • Уменьшение теплового стресса у КРС.
  • Сокращение количества мух, влажности и концентрации аммиака в стойле.
  • Улучшение циркуляции и распространения воздуха по зданию.
  • Удаление излишнего тепла и влаги из помещения.
  • Поддержание разницы температур внутри помещения и снаружи.
  • Равномерное распределение тепла в холодное время года.

Естественная вентиляция коровника: конёк и оконные проёмы

В проектах ферм, которые мы строим, вентиляция коровника — общеобменная приточно-вытяжная с естественным побуждением. Приток и вытяжку регулируют дистанционно: открывающимися окнами в стеновых панелях и светоаэрационными фонарями по коньку здания. Основную работу делает не электричество, а разница давления и температуры — воздух заходит через проёмы в стенах, проходит вдоль животных и уходит вверх через конёк.

Из этого следуют два требования к зданию. Первое — площадь проёмов в стенах: в типовом коровнике проекта она не менее 250 м². Второе — сплошная вытяжная щель по кровле: аэрационный регулируемый конёк идёт по всей длине здания, а не отдельными точками.

Типовой коровник в проекте фермы: параметры, от которых считают воздухообмен
Параметр здания Значение по проекту Что это значит для вентиляции
Размер здания с учётом выгреба для навоза 32,4 × 105,6 м длина вытяжной щели равна длине здания
Площадь здания 3 110,4 м² площадь, по которой распределяется приток
Строительный объём 21 675 м³ объём, который система обновляет
Расчётное количество скотомест 346–377 в зависимости от планировки источник тепла, влаги и газов в здании
Объём воздуха на одно животное 57,5–62,6 м³ запас объёма на голову при полном заполнении
Площадь вентиляционных (оконных) проёмов не менее 250 м² суммарное сечение притока по стенам
Аэрация кровли аэрационный регулируемый конёк по всей длине здания вытяжка с регулировкой сечения

Проёмы закрывают световентиляционными шторами или окнами из поликарбоната: шторы открываются сверху вниз, окна работают створками, и то и другое можно открывать централизованно. Именно от этого узла зависит, насколько точно получится дозировать приток в мороз и в жару.

Конструктив здания под такую схему: каркас, наружные стены и покрытия — сборный железобетон, полы армированные бетонные, кровля утеплённая под шиферный лист. Воздухообмен рассчитан на безвыгульное содержание — выгульные площадки в проекте не строятся, животные находятся в здании, и вся нагрузка по воздуху ложится на конёк и проёмы.

Светоаэрационные коньки и светопрозрачные аэраторы

Конёк — верхняя точка схемы, через него уходит всё, что поднялось от животных. Полотно из ударопрочного поликарбоната в алюминиевом каркасе одновременно пропускает дневной свет, поэтому вдоль всего здания появляется световая полоса, а не отдельные светильники.

Регулируемое исполнение важнее, чем кажется. Зимой сечение щели прикрывают, чтобы не выхолаживать здание; летом открывают полностью, когда нужно снять тепло. Нерегулируемый конёк заставляет выбирать между сквозняком зимой и духотой летом.

Светопрозрачные вытяжные аэраторы — точечный вариант той же идеи: они работают на вытяжку и пропускают свет там, где сплошная щель по кровле не проходит. Вместе с настенными жалюзи они дают оптимальный воздушный баланс в коровнике.

Приточные шахты RI и вытяжные шахты RU

Там, где естественного побуждения не хватает или планировка не даёт нормально развести потоки, ставят шахтную систему. Приточные шахты RI подают наружный воздух внутрь, вытяжные шахты RU выводят отработанный наружу через кровлю.

Материал шахт — полипропилен, устойчивый к погодным условиям и к среде животноводческого помещения. Шахты подходят под любые типы кровли и работают как с гибкой, так и с жёсткой изоляцией, поэтому узел примыкания к крыше не приходится придумывать заново.

  • Приточные шахты с системой крепления, рассчитанной на быструю установку.
  • Вентиляторы с плавной регулировкой оборотов — минимальное потребление энергии и низкий уровень шума.
  • Шахты и удлинители адаптированы к условиям эксплуатации и держат работу системы при разных температурных режимах.

Шахтная схема сочетается с естественной: конёк и проёмы остаются основой, а шахты добавляют управляемости. Остальной комплект по зданию собран в каталоге оборудования для молочных ферм.

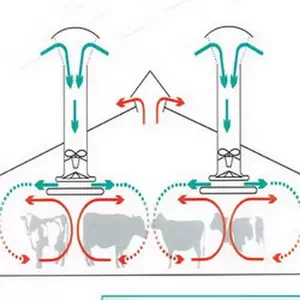

Комплексная система вентиляции для коровников

Разгонные вентиляторы: устройство и принцип работы

Разгонные вентиляторы применяют в вентиляции промышленных сооружений, цехов и построек хозяйственного назначения. В коровнике у них своя роль: они не меняют воздух в здании, а разгоняют его внутри, чтобы не оставалось застойных зон.

Поток такой вентилятор направляет вертикально вниз — на места кормления и отдыха, то есть туда, где животное проводит большую часть суток. Летом это работает охлаждением за счёт скорости потока, зимой — выравнивает температуру по зданию.

Конструкция простая, поэтому установка и эксплуатация не создают сложностей, а срок службы и производительность остаются главными достоинствами таких машин. Работают они почти бесшумно: помогает аэродинамический профиль функционального колеса. Распределение воздуха обеспечивается переходом потока от крыльчатки к мотору, широкой площадью входного трубопровода и подобранным сочетанием двигателя и крыльчатки.

Особенности конструкции

  • Аэродинамический каркас с вмонтированным осевым вентилятором.
  • Кабель с усиленной изоляцией согласно требованиям CE.
  • Каркас подвешивается на жёстком креплении или на цепях.
  • Защитные решётки легко монтируются и демонтируются.
  • Кабельный ввод быстро открывается.
  • Агрегат с двигателем и крыльчаткой прост в обслуживании.
  • Каркас устанавливается без особых усилий.

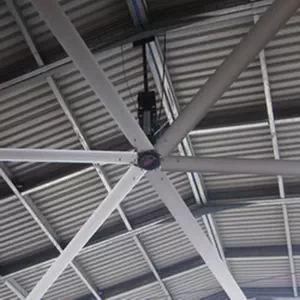

Эффективный разгонный вентилятор для вентиляции в коровнике

Разгонный вентилятор EOR: характеристики и монтаж

EOR — разгонный вентилятор итальянского производства для летнего периода, когда животные находятся внутри здания. Он поддерживает температуру в зоне отдыха на приемлемом уровне и работает с невысоким потреблением энергии и низким уровнем шума.

Монтаж определяет половину результата: вентилятор ставят на высоте не менее 2,7 метра и наклоняют на 10–12°, чтобы поток шёл вдоль ряда, а не упирался в пол под самой машиной.

Разгонный вентилятор EOR — технические характеристики и условия установки
Характеристика Значение
Диаметр крыльчатки 1323 мм
Электропитание 400 В / 50 Гц
Производительность 50550 м³/ч при 0 Па
Потребляемая мощность 1,015 кВт
Уровень шума 53–63 дБ
Высота установки не менее 2,7 м
Угол наклона при монтаже 10–12°
Гарантия 1 год

Гарантия на оборудование — 1 год; вентилятор рассчитан на работу в агрессивной среде животноводческого помещения. Количество машин и шаг расстановки считают по длине здания и планировке рядов.

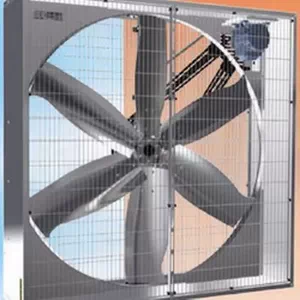

Разгонный вентилятор EOR для контроля климата в коровнике

Управление микроклиматом: автоматика и регулирование

Регулируемая система без управления превращается в ручную: кто-то должен каждое утро решать, насколько открыть конёк и проёмы. Поэтому приводы штор, окон, шахт и вентиляторов сводят в один контур.

Система управления Master и Centersystem держит микроклимат в здании целиком: у неё программируемые входы и выходы, к которым подключаются датчики и исполнительные механизмы. Вентиляторы с плавной регулировкой оборотов позволяют менять интенсивность потока, а не только включать и выключать машину.

Система бризе и разгонные вентиляторы снимают застойные воздушные зоны. Регулировка вентиляции возможна вручную или автоматически; электрические приводы оконных створок заводятся в тот же контур управления.

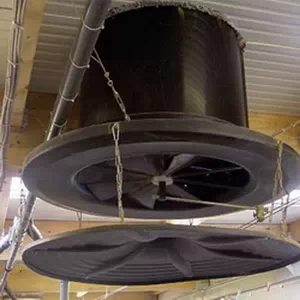

Инновационная система вентиляции для коровников

Вентиляция молочно-доильного блока

Уличный свежий воздух проходит на ферму по приточным шахтам, которые находятся внизу. После насыщения газами, водяным паром и нагревания он поднимается вверх и уходит по вытяжным шахтам наружу. В зимний период воздух освобождается от повышенной влажности, а в летний — от избыточного тепла.

Такая схема позволяет управлять воздухообменом в помещении в любое время года. В связке с вытяжками советуем ставить разгонные вентиляторы: тогда обмен идёт активнее и застоявшийся воздух в доильном зале не задерживается. Чистый воздух наполняет всё молочно-доильное отделение, а ранее использованный извлекается вытяжной вентиляцией.

У блока есть особенность: нагрузка по влаге выше из-за промывок и мойки полов, а схему привязывают к типу зала — как устроены сами залы, разобрано в разделе доильные залы.

Вентиляция молочно-доильного зала нужна для того, чтобы:

  • уменьшить тепловой стресс у КРС;
  • сократить количество мух, влажность и концентрацию аммиака в стойле;
  • улучшить циркуляцию и распространение воздуха.

Вентиляция в проекте фермы под ключ

Вентиляция не проектируется отдельно от здания: площадь проёмов, длина конька и высота помещения заложены в сам коровник. Поэтому строительство молочных ферм под ключ мы ведём вместе с инженерным оснащением зданий.

Как подбирают схему под конкретный коровник

Порядок такой: от габаритов и строительного объёма здания к поголовью и планировке, дальше к площади проёмов и длине аэрационного конька, затем к расстановке разгонных вентиляторов в зонах кормления и отдыха, и только потом к автоматике. Электропотребление вентиляции входит в общий расход по проекту: для комплекса на 600 голов это 150 кВт, для комплекса на 1200 голов — 250 кВт на всё хозяйство.

Типовые проекты комплексов с описанием зданий и инженерии:

Если коровник уже стоит, разбираемся по факту: смотрим, что мешает воздуху двигаться, и добираем недостающее — шахтами, разгонными вентиляторами, заменой заполнения проёмов.

Вопросы о вентиляции коровников

В проектах ферм основой служит общеобменная приточно-вытяжная вентиляция с естественным побуждением: приток и вытяжку регулируют дистанционно окнами в стеновых панелях и светоаэрационными фонарями по коньку здания. Вентиляторы при этом не отменяются — они разгоняют воздух внутри и снимают застойные зоны там, где естественного движения не хватает.

От габаритов и наполнения. Типовой коровник в проекте — 32,4 × 105,6 м, площадь 3 110,4 м², строительный объём 21 675 м³. В зависимости от планировки в здание помещается 346–377 скотомест, объём воздуха на одно животное — 57,5–62,6 м³. Площадь вентиляционных (оконных) проёмов — не менее 250 м² на здание.

Это вытяжная щель, которая идёт по всей длине здания, а не отдельными точками. Регулируемое исполнение позволяет менять сечение: зимой щель прикрывают, чтобы не выхолаживать помещение, летом открывают полностью, чтобы снять тепло. Полотно из ударопрочного поликарбоната и алюминия одновременно пропускает дневной свет.

Приточные шахты RI подают наружный воздух внутрь помещения, вытяжные шахты RU выводят отработанный воздух наружу через кровлю. Материал у обеих групп — полипропилен, устойчивый к погодным условиям; шахты подходят под любые типы кровли и работают как с гибкой, так и с жёсткой изоляцией.

Вентилятор устанавливают на высоте не менее 2,7 метра и наклоняют на 10–12°. Поток при этом идёт вертикально вниз вдоль ряда — на зоны кормления и отдыха, где животное проводит большую часть суток.

Диаметр крыльчатки 1323 мм, электропитание 400 В / 50 Гц, производительность 50550 м³/ч при 0 Па, потребляемая мощность 1,015 кВт, уровень шума 53–63 дБ. Гарантия на оборудование — 1 год.

Да, схема там своя: свежий воздух заходит по нижним приточным шахтам, нагревается и насыщается влагой, поднимается и уходит по вытяжным шахтам наружу. В связке с вытяжкой ставят разгонные вентиляторы, чтобы застоявшийся воздух в доильном зале не задерживался.

В типовых проектах воздухообмен рассчитан на безвыгульное содержание: животные находятся в здании, выгульные площадки не строятся, а нагрузку по воздуху берут на себя аэрационный конёк по всей длине здания и оконные проёмы в стеновых панелях.
